Mach Lander. 3D printable transformer toy.
Mach Lander
from The Brave Fighter of Legend Da-Garn
replica
[en]
the $3 archive contains 2 folders:

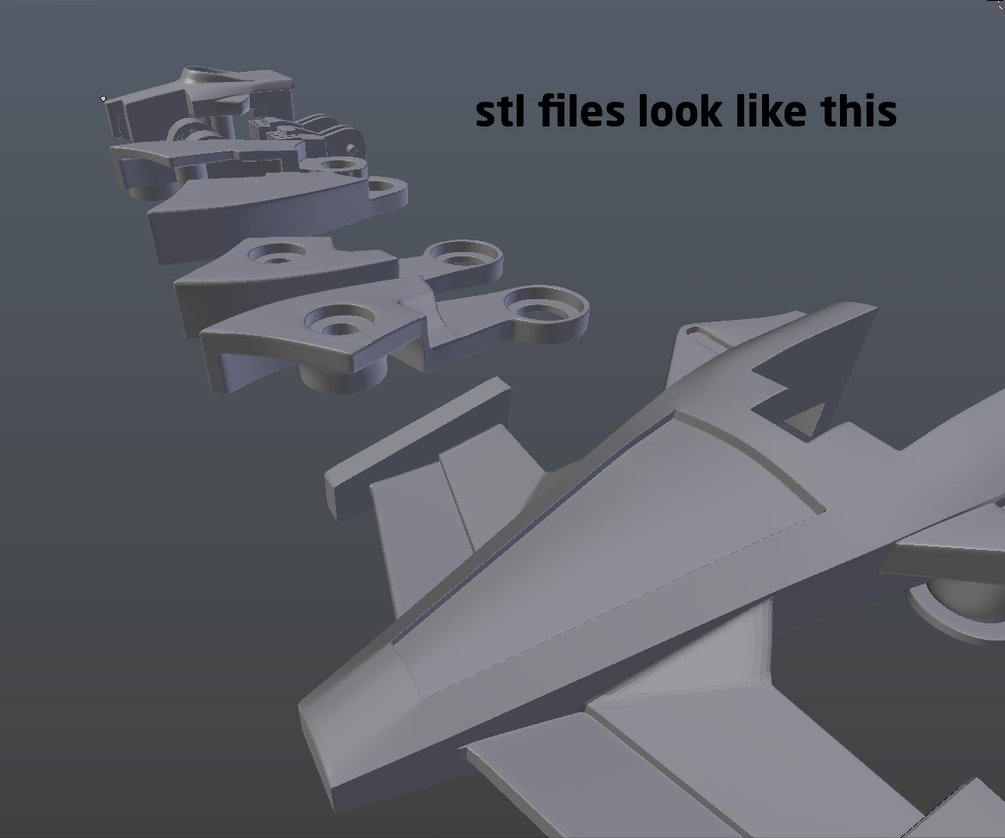

- a folder with the full set of print-ready parts which were redesigned to make the assembly easier
- a folder with the full set of print-ready parts which are fully compatible with the original toy
the $30 pack also contains .blend file with source lowpoly parts (modifiers are on but not applied, it will allow to modify models as you want)
assembly.pdf
https://drive.google.com/open?id=1nYAOFWsF0xjRABj437lHOQGjeY5yat7w
to assemble the toy you will need some additional things which you can see on the attached image (for more details please download assembly.pdf):
- 2 pins which contain small nails which are suitable to hold front wheels
- 2 metal spikes 2.2x29mm and 2.2x51mm (hard 2.2mm metal wire will be ok)
- an M3 screw (3x18mm) and a nut for it
- 7 pieces of 5.5mm screws
- 2 screws with a wide head, 5mm long
recommended printing settings:
- every part already has the correct position for printing (the main part will have a lot of support but it is necessary to print the face of the toy correctly and avoid any skewing, if the main part will be somehow skewed. then other parts will look misplaced after the assembly)
- it was tested in ABS and PLA
- layer height: 0.1
- infill density: 5%
- support: only touching buildplate
- support pattern: Concentric
- support density: 20%
- buildplate adhesion type: raft
[ru]
архив стоимостью 3$ содержит 2 папки:
- папка с полным набором деталей, некоторые из которых изменены (отличаются от оригинальной игрушки) для более удобной сборки вручную
- папка с полным набором деталей, полностью совместимымых с оригинальной игрушкой
архив стоимостью 30$ так же содержит .blend файл с исходными низкополигональными моделями (модификаторы присутствуют но не применены, что позволит с лёгкостью изменить некторые детали)
инструкция по сборке (assembly.pdf)
https://drive.google.com/open?id=1nYAOFWsF0xjRABj437lHOQGjeY5yat7w
для сборки версии с изменёнными деталями понадобятся
- 2 кнопки, внутри которых содержатся маленькие гвоздики, идеально подходящие под передние колёса
- 2 металлических стержня 2.2x29мм и 2.2x51мм (подойдёт алюминиевая проволока 2.2мм)
- винтик М3 (3x18мм) и гайка к нему
- 7 шурупов 5.5мм
- 2 шурупа или винтика с широкой шляпкой, длина 5мм
рекомендованные настройки печати:
- все детали уже в подготовленной для печати позе (у детали main.stl, к сожалению, будет много поддержки, но это необходимо для того, чтобы лицо игрушки напечаталось нормально, и чтобы избежать искривления основоной части, тк в противном случае остальные детали будут иметь большие зазоры)
- модель протестирована на ABS и PLA пластике
- layer height: 0.1
- infill density: 5%
- support: only touching buildplate
- support pattern: Concentric
- support density: 20%
- buildplate adhesion type: raft
